스마트홈 조명 인테리어 구성 방법 (1)

• 다음글 : 스마트홈 조명 인테리어 구성 방법 (2)

스마트홈에서 조명은 빼놓을 수 없는 분야인데요. 스마트홈 조명 인테리어 구성 방법은 다양한 방법이 있습니다. 그중에서도 요즘 인테리어에 많이 적용하는 스마트홈 조명 디바이스와 구성 방법에 대해 대표적인 몇 가지를 소개하고자 합니다.

제가 아래에 소개하는 방법은 간략한 소개 정도로 자세히 글을 기재하지 않았습니다. 기회가 된다면 각 방법별로 자세히 다룰 수 있으면 좋겠습니다.

스마트홈 조명 1. 스마트 벽 스위치

우선 첫 번째로 소개할 방법은 스마트 스위치입니다.

스마트 스위치는 대대적인 인테리어 리모델링이 아니더라도 벽 스위치 교체로 손쉽게 전등을 제어할 수 있는 방법입니다. 대표적으로 시하스나 아카라의 스위치들이 있습니다.

스마트 스위치는 종류가 2선식과 3선식, 2가지로 나뉘게 되는데요. 스마트 스위치 본 제품 또한 전원이 필요한 전자제품이므로 활선과 중성선이 필요합니다. 3선식은 활선과 중성선 그리고 전등으로 가는 스위치선을 모두 연결하는 제품이고 활선과 스위치선만 연결하는 제품은 2선식이라고 합니다.

보통 국내에서 벽 스위치라 하면 전자식 스위치를 제외하고는 전부 220v의 활선을 벽 스위치 박스부터 스위치선을 통해 천장에 있는 전등에 220v를 공급하게 됩니다. 즉, 벽 스위치 박스에는 220v의 활선만이 배선되어 있는데요. 이런 모양의 좌우로 똑딱이 스위치가 달려있는 제품이라면 거진 중성선이 없다고 보시면 됩니다.

혹시 이런 전자식 터치 스위치라면 중성선이 있을 가능성이 높은데, 이 중성선이 조명 차단기에서 나온 것인지 전열 차단기에서 나온 것인지 추가적으로 확인이 필요하고 3선식 스마트 스위치를 설치할 때는 조명 차단기에서 나온 중성선을 연결해야 합니다.

활선은 조명 차단기에서 나온 선인데 중성선은 전열 차단기에서 나온 배선을 연결한다면 누전으로 인식돼서 차단기가 떨어질 수도 있거든요.

그래서 3선식 스마트스위치를 설치할 예정이라면, 스위치박스에 별도의 중성선을 뽑는 전기공사도 필요합니다.

3선식이 안정적이지만 2선식도 구축하는 데에는 문제가 없습니다.

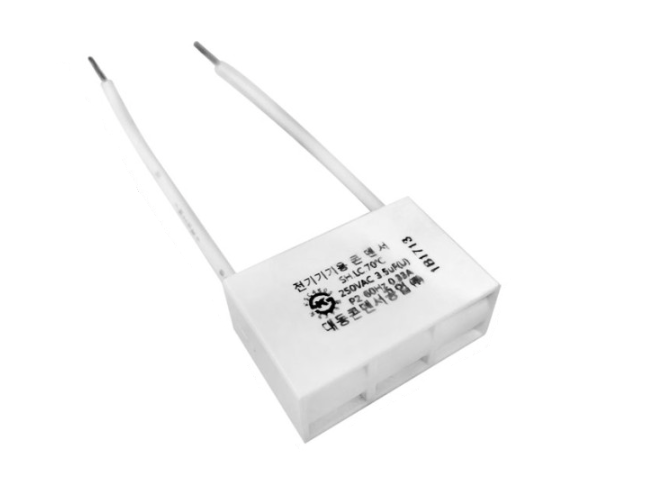

다만, 2선식은 연결되는 조명의 종류의 따라서 깜박임이 생기거나 잔광이 생길 수 있는데, 보통 2선식 스마트 스위치를 구매하게 되면 동봉되는 콘덴서 설치로 해결되는 경우가 많습니다.

그러나 콘덴서를 설치했음에도 불구하고 잔광 등의 문제가 있을 수 있는데 이럴 땐 콘덴서를 하나 더 설치하거나 그래도 해결이 되지 않는다면 조명을 바꾸는 방법이 있습니다.

인테리어를 리모델링하는 상황에서 만약 조명은 스마트 스위치를 통해 제어하기로 계획되어 있으시다면 스위치 박스에 중성선 인출 공사를 꼭 진행하셔서 3선식 스위치를 사용하시는 게 좋습니다.

스마트홈 조명 2. RS485 연동방식

두번째는 RS485 연동방식 입니다.

요즘 아파트뿐만 아니라 2010년식 이후로 지어진 아파트라면 월패드로 조명을 켜고 끌 수 있는 집들이 많죠. 월패드에서 조명제어가 가능한 이유는 월패드부터 RS485라는 인터페이스를 이용해 각방의 전자식 스위치와 연결이 되어 있기 때문입니다.

이 RS485를 이용해서 월패드 대신 명령신호를 전달해주는 브릿지허브라는 제품을 월패드에 설치하고 이 브릿지허브를 스마트싱스에 연결해서 앱을 통한 제어와 자동화가 가능하게끔 하는 방식입니다.

이 방법은 조명을 스마트홈 플랫폼에 연동하기 위해 특별히 진행해야하는 공사도 없고 브릿지허브가 지원하는 월패드와 월패드가 조명제어가 가능하다면 쉽게 스마트홈 조명을 구성할 수 있는 장점이 있습니다.

또 브릿지허브는 조명제어 뿐만아니라 월패드에서 환기제어, 난방제어, 가스제어 등이 가능하다면 이 모든 기능을 스마트홈 플랫폼에 연동할 수 있기 때문에 인기가 있는 제품인데요.

다만, 브릿지허브라는 제품이 모든 월패드를 지원하지는 않으며, 상시 판매되지 않는 제품이기도 하고 언제 지원이 끊길지 모른다는 불안감도 있습니다.

HA 카페의 매니저이신 랜이님의 출시예정인 담다패드도 브릿지허브와 비슷한 제품입니다. 곧 출시 예정이라 들었는데, 구독 방식으로 판매가 진행될 예정인 것 같습니다.

스마트홈 조명 3. ZIGBEE 다운라이트

세 번째는 zigbee 다운라이트입니다.

요즘 인테리어는 중앙에 설치하는 원형 등이나 사각 등보다 다운라이트 설치를 많이 하게 되는데요.
다운라이트를 zigbee 통신이 가능한 제품으로 설치하는 것입니다.

스마트 스위치는 단순히 on/off만 제어가 가능하다면, zigbee 다운라이트의 경우 디밍과 조명의 색온도까지도 제어가 가능하고, 제품에 따라서는 컬러 제어도 가능합니다. 또 설치가 일반 다운라이트와 다를 것 없이 간단해서 좋습니다.

대표적으로 필립스 휴의 아카리나 가니아 다운라이트가 있습니다 그 외 아카라도 zigbee 다운라이트가 있고 제미스마트와 같은 알리발 다운라이트도 있습니다.

이 방법에서 참고하셔야 할 점은 다운라이트가 천장에서 상시 활선과 중성선이 연결돼야 하기 때문에 상시 활선을 천장에 별도로 배선해야 하며, 만약 벽 스위치 박스부터 스위치선을 통해서 상시 활선을 연결한다면 벽 스위치는 상시 켜짐으로 해두고 스마트홈 플랫폼을 통해 켜고 꺼짐을 제어해야 합니다.

다운라이트에 상시 전원 공급이 되어야 허브와 계속 연결된 상태로 유지되어 안정적인 운영이 가능합니다. 또 스마트 스위치처럼 스위치를 통해 on/off를 제어하려면 별도의 zigbee 무선 버튼 디바이스를 설치해서 자동화로 연결을 해줘야 합니다.

설치가 비교적 간단하기도 하며, 필립스 휴 같은 경우 LED 조명 자체의 품질은 그다지 좋지 못하지만, 디밍과 색온도 조절이 가능하며, 켜고 꺼질 때 서서히 켜지고 꺼지는 페이드 인아웃을 기본적으로 지원하기 때문에 zigbee 조명 모듈로서는 꽤나 좋은 퍼포먼스를 보여주는 제품입니다. 다만 가격이 조금 아쉬운 부분이죠.

스마트홈 조명 4. ZIGBEE LED 스트립

네번째는 zigbee LED 스트립입니다.

천장에 간접조명을 설치할 때 많이 활용하는 스트립 조명을 zigbee 제품으로 구성하는 방법입니다. 스트립 조명은 특히 우물정 천장에 설치하거나 커튼 박스에 간접조명 형태로 설치해서 은은한 분위기의 인테리어를 구성할 수 있는 점이 있죠.

또 간접조명뿐만 아니라 라인조명이라는 매립해서 설치하는 길다란 라인의 조명 형태에서도 LED 스트립을 사용합니다.

대표적으로 역시 필립스 휴의 라이트 스트립이 있고 아카라도 T1 스트립이 있습니다. 특히 휴 라이트 스트립의 경우 꽤나 오랜 시간 동안 커튼 박스 등에 설치하는 디바이스로 인기가 많았었는데요.

저렴한 알리발 zigbee LED 스트립이 있어도 결국 휴 만한 게 없다 할 정도로 좋은 제품입니다.

그러나 앞서 언급했듯이 필립스 휴의 LED 품질은 그다지 좋지 못합니다. 또 휴 라이트 스트립 같은 경우 광량이 좋지 못해 만약 LED 스트립 조명을 통해 조도 확보가 필요한 상황이라면, 휴 라이트스트립을 추천하진 않습니다.

배선 연결은 스트립과 연결된 zigbee 컨트롤러에 활선과 중선선을 연결해주거나 혹은 파워어댑터를 이용해서 콘센트만 꼽게 되면 쉽게 설치가 가능해서 좋습니다.

또한 디밍과 색온도 조절뿐만 아니라 RGBW나 RGBCCT인 형태가 많아서 컬러까지 제어할 수 있다는 점도 있습니다.

zigbee LED 스트립 또한 zigbee 다운라이트와 마찬가지로 음성인식, 앱 제어, 자동화가 아닌 수동으로 제어하고 싶을땐 별도의 zigbee 무선 버튼을 설치해서 on/off와 디밍을 제어해야 합니다.

---

4가지 방법 모두 스마트홈 조명을 구성하는 방법 중에 많이 쓰이는 디바이스와 방법이지만, 비교적 설치가 간단해서 사실 인테리어 리모델링 없이 기존에 살고 있던 집에서 쉽게 적용할 수 있는 방법들입니다.

다음 편에서는 인테리어 리모델링 시에 적용할법한 구성 방법과 그 외 추가적인 디바이스들을 소개하도록 하겠습니다.
