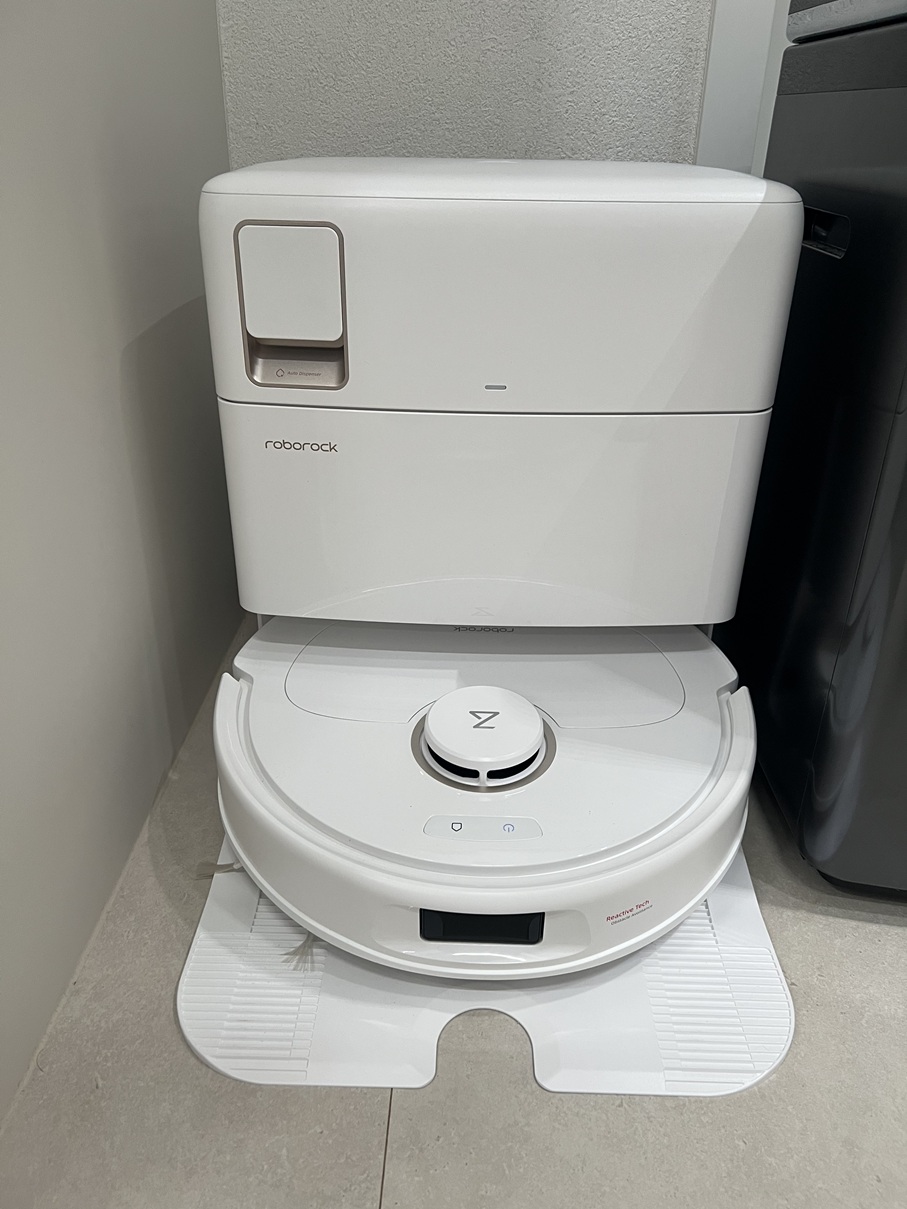

로보락 Qrevo Pro, 로봇청소기 직배수 모델 자가설치 DIY

오래전부터 구매를 고민했던 로봇청소기를 구매하였습니다.

예전부터 반려견의 털 빠짐 때문에 로봇청소기 하나쯤 있으면 좋겠다 생각했었지만 아무래도 반려견이 잘 적응할 수 있을지 여부와 로봇청소기 작동 중에 반려견 털낌 등의 이유로 구매를 고민했었습니다.

그러다가 이번 인테리어 때 주방에 보조 하부장을 이용해서 로봇청소기장을 짜려고 했었는데 보조 하부장을 따로 제작하지 않으면서 로봇청소기도 물 건너 가게 되었는데 철 지난 로보락 제품이 가성비 있게 저렴한 가격에 풀리는 것 같아 설치 위치를 대략적으로 잡아보고 구매하게 되었습니다.

로보락 직배수 모델 제품은 구매 후 별도로 설치 신청을 하면 직접 기사가 와서 설치해 주는 걸로 알고 있습니다.

심지어 제품 배송 박스에 직배 수 모델은 전문 기사의 설치가 필요한 제품이라고 개봉하지 말라고까지 경고 스티커가 붙어있죠.

저는 설치가 그다지 어렵지 않을 것 같고 설치 신청부터 해피콜 그리고 기사 방문까지 일련의 과정들을 생략하고 싶어서 직접 개봉 후에 설치하였습니다.

로봇청소기 직배수 설치의 포인트는 설치위치인듯 합니다.

마음에 드는 설치위치와 그 공간까지 급수관, 배수관만 끌어올 수 있으면 누구나 쉽게 설치할 수 있습니다.

다만 그 설치 위치를 정하는 부분부터 싱크하부장의 리폼이 필요할 수도 있고 또 급,배수관을 끌어올 수도 없는 경우가 있으니 설치 난이도가 올라가게 되죠.

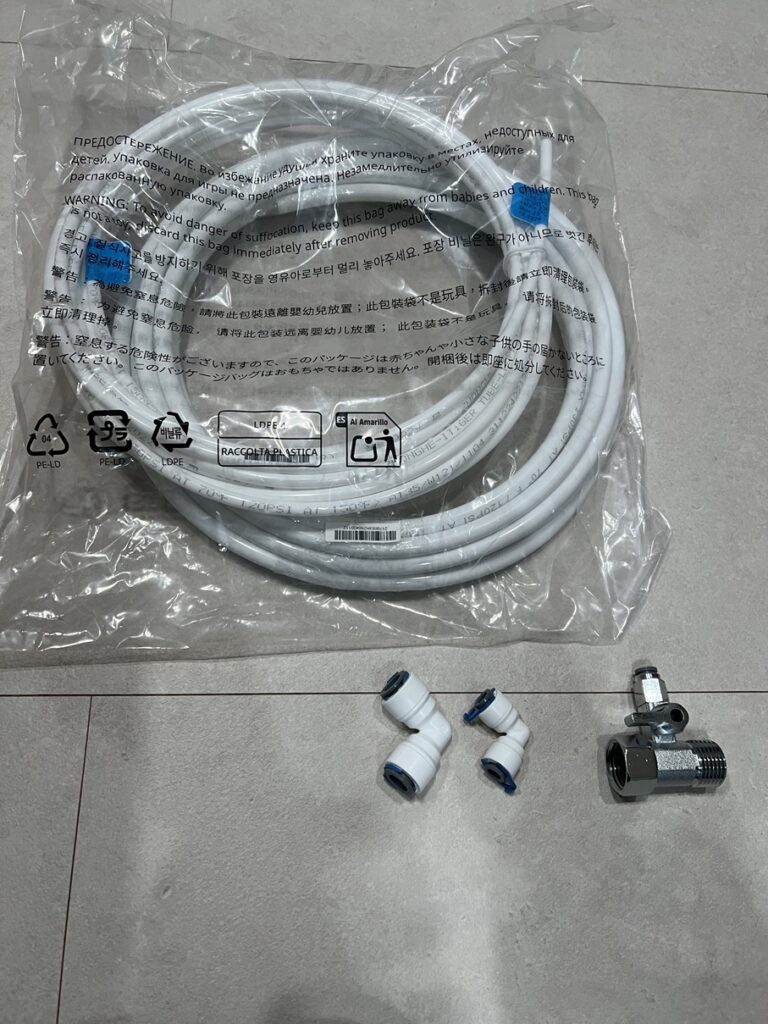

제가 구매한 로보락 Qrevo Pro 직배수 모델의 기본 구성품으로 있는 설치 준비물입니다.

급수관(1/4인치-약 6mm)과 배수관(3/8인치-약 10mm) 그리고 1/4인치와 3/8인치 엘보 피팅, 그리고 정수기 T 밸브입니다.

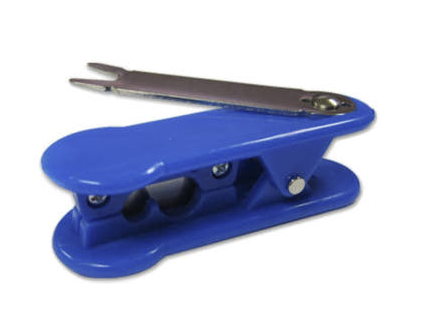

기본 구성품만으로도 설치는 가능합니다. 추가적으로 저 관들을 깔끔하게 커팅 할 수 있는 커팅기 정도와 몽키스패너 정도 있으면 기본적인 설치 준비물은 끝입니다.

우선 청소기 도크에 물을 공급해 줄 급수부터 살펴봅니다. 저는 세탁실 입구에 로봇청소기를 설치를 하게 돼서 세탁실 수도에서 급수를 따오게 되었습니다.

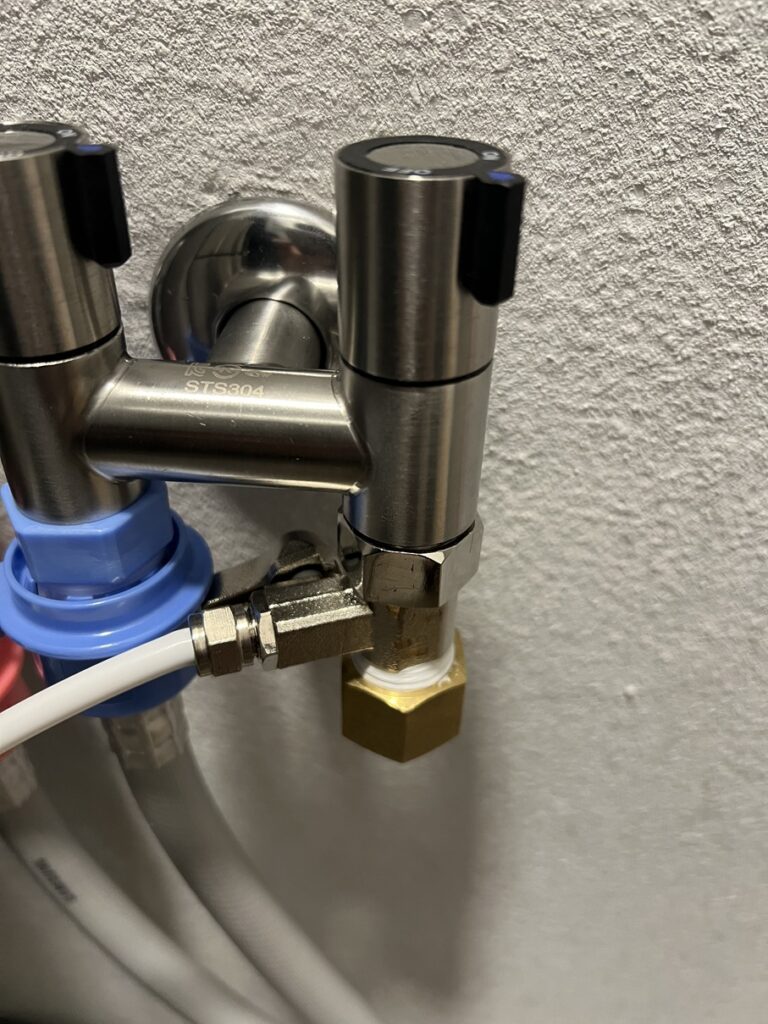

양갈래 수도꼭지에서 한쪽은 세탁기 냉수 호스를 사용하고 있고 나머지 한 쪽에 T 밸브를 설치했는데 별도로 수도를 사용하지 않으니 메꾸라 캡으로 밸브를 막아주었습니다.

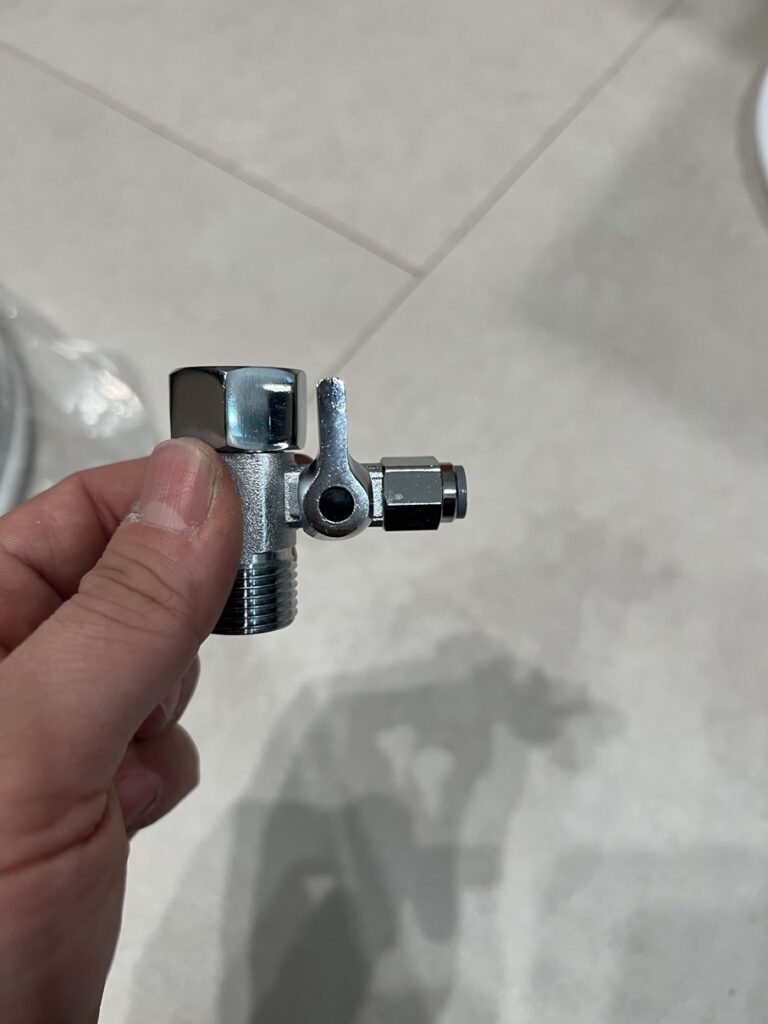

T 밸브는 기존 라인 중간에 추가하여 튜빙 호스를 연결할 수 있는 부품입니다.

너트 같은 암나사와 볼트 같은 수나사로 구성되고 옆쪽으로 튜빙 호스를 연결할 수 있게 되어있습니다. 밸브는 관이 나가는 방향과 수직으로 되어있으면 잠금 상태이고 수평으로 나란히 되어있으면 열리게 되어 물 공급이 됩니다.

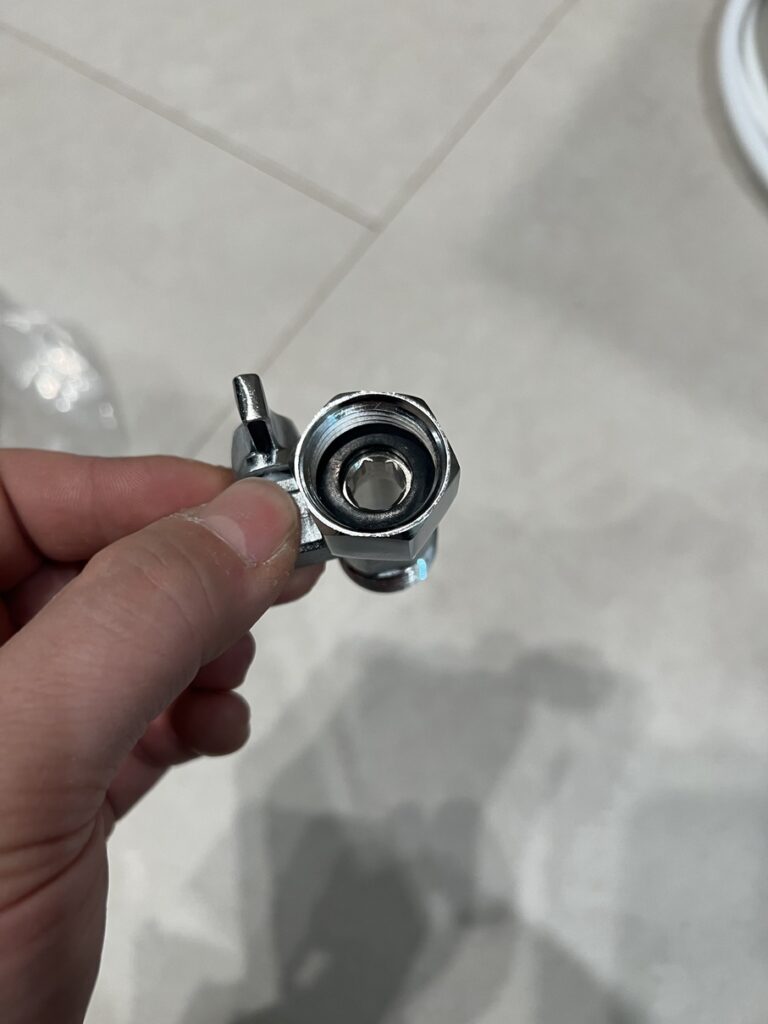

또 한 가지 중요한 부분은 암나사 부분 쪽에 사진과 같이 고무패킹이 있어야 합니다. 고무패킹이 없으면 누수가 될 수 있기 때문에.. 장착 전 필히 확인이 필요합니다.

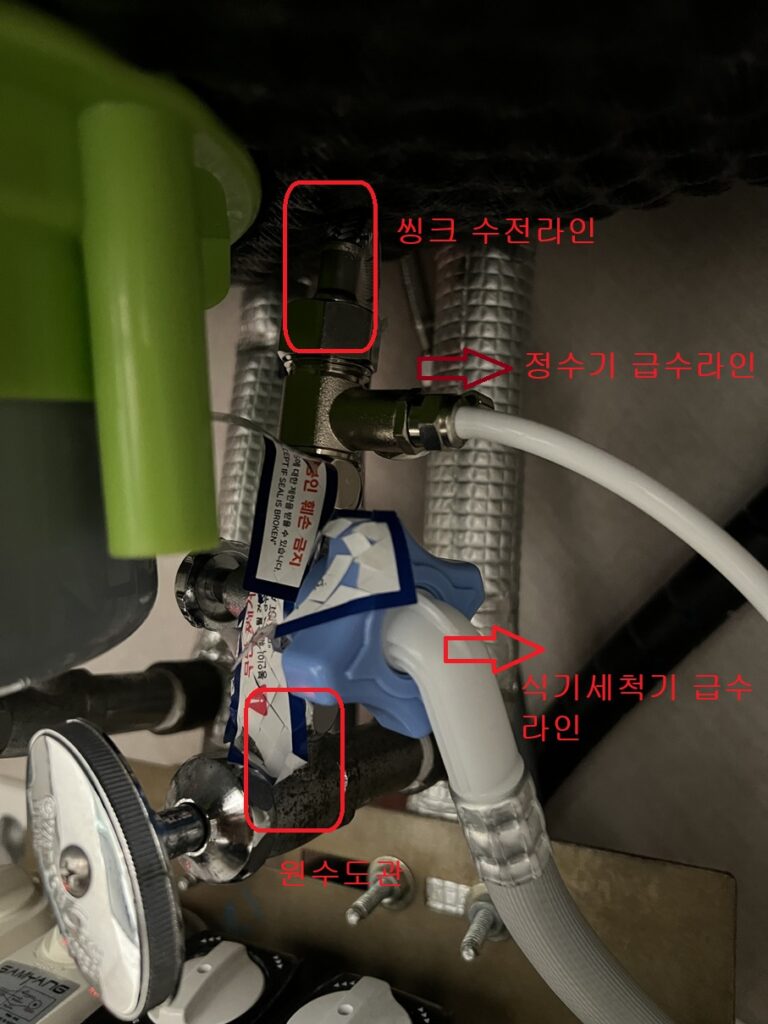

저희 집 싱크 하부장입니다. 원수도관부터 2개의 T밸브가 설치되어 있는데 1개는 식기세척기 급수를 위해서 그리고 바로 위에 1개는 정수기 급수 라인과 연결된 후 맨 마지막에 싱크 수전과 연결되어 있는 형태입니다.

바닥에서부터 나오는 원수도관은 숫놈 형태로 되어있어 T밸브 암나사와 연결하고 싱크대 수전은 암놈 형태로 되어있어 T밸브 수나사와 연결하게 됩니다. 그리고 싱크 수전의 암나사 연결부 쪽에도 고무패킹이 있는지 확인이 필요합니다.

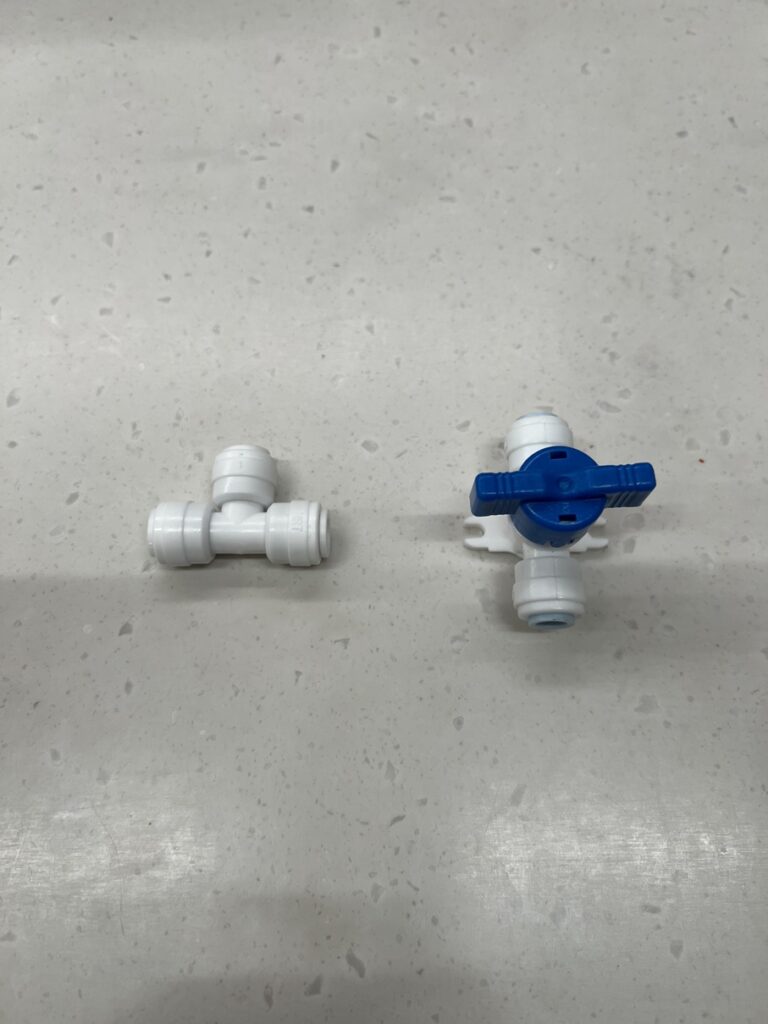

혹은 이미 정수기가 설치된 환경에서 정수기 급수에서 추가로 급수를 따온다면 위 사진과 같은 정수기 T 피팅과 볼 밸브 정도를 준비해서 기존 정수기 급수호스를 자르고 T 피팅으로 분기해서 로봇청소기로 급수를 딸 수 있습니다.

그다음 로봇청소기 쪽으로 가는 급수관 중간에 볼 밸브를 하나 달아두면 로봇청소기 급수도 별도로 열고 잠그기가 가능하겠죠.

기본 구성품에도 포함되어 있는 엘보 피팅입니다. 튜빙 호스가 수직으로 꺾일 때 사용하면 되는데 로보락의 경우 도크에서 급배수관이 일자로 나오고 곧바로 엘보 피팅으로 연결하여 관을 양옆으로 빼는 구조로 되어있기 때문에 기본 구성품으로 1/4인치 1개와 3/8인치 1개가 포함되어 있습니다.

피팅에 튜빙 호스를 연결하는 건 간단하게 그냥 집어넣으면 됩니다.

다만 호스를 넣으실 때 뭔가 딱 부딪히는 느낌이 들 때까지 힘을 주고 넣어야 합니다. 어정쩡하게 들어가면 누수의 위험이나 급배수가 원활하게 되지 않아 청소기에서 오류가 뜰 수도 있습니다.

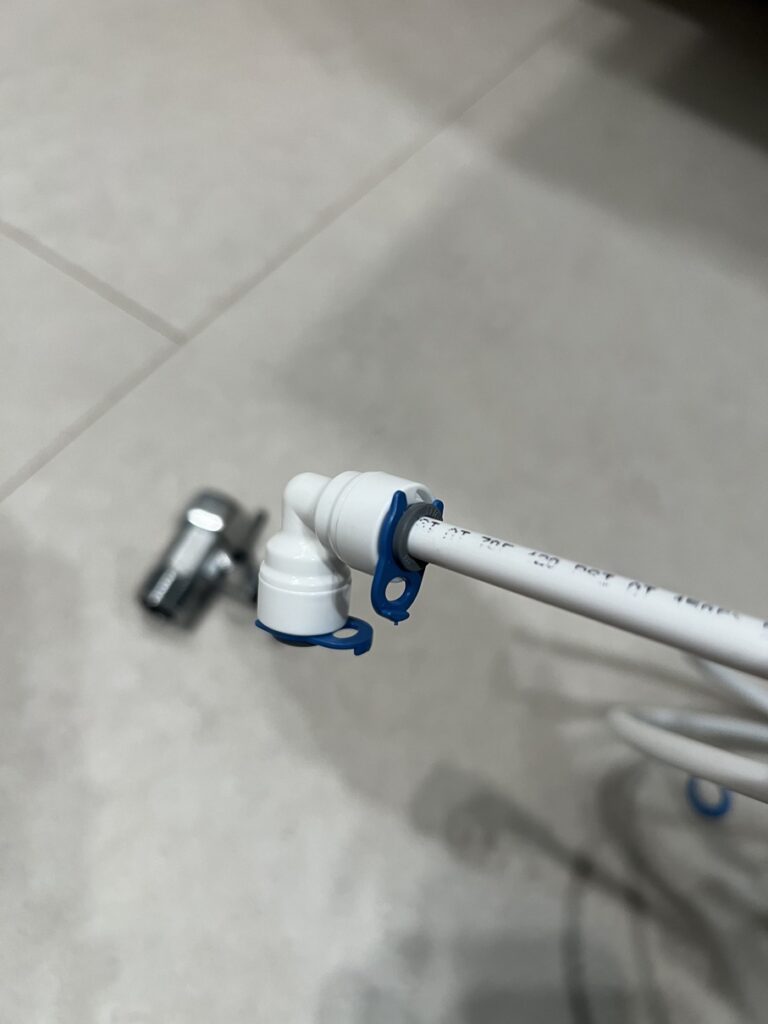

호스를 끼워 넣고 사진상 파란색 부품과 같은 락킹 클립을 끼워두시면 됩니다.

호스를 빼는 방법은 위 사진상 회색의 링을 피팅 쪽으로 누르면서 호스를 뽑으면 되는데 락킹 클립이 회색 링이 눌리지 않도록 방지해 줍니다. 간혹 수압 등으로 인해서 호스가 피팅에서 빠지는 걸 락킹 클립이 방지해 주는 거죠.

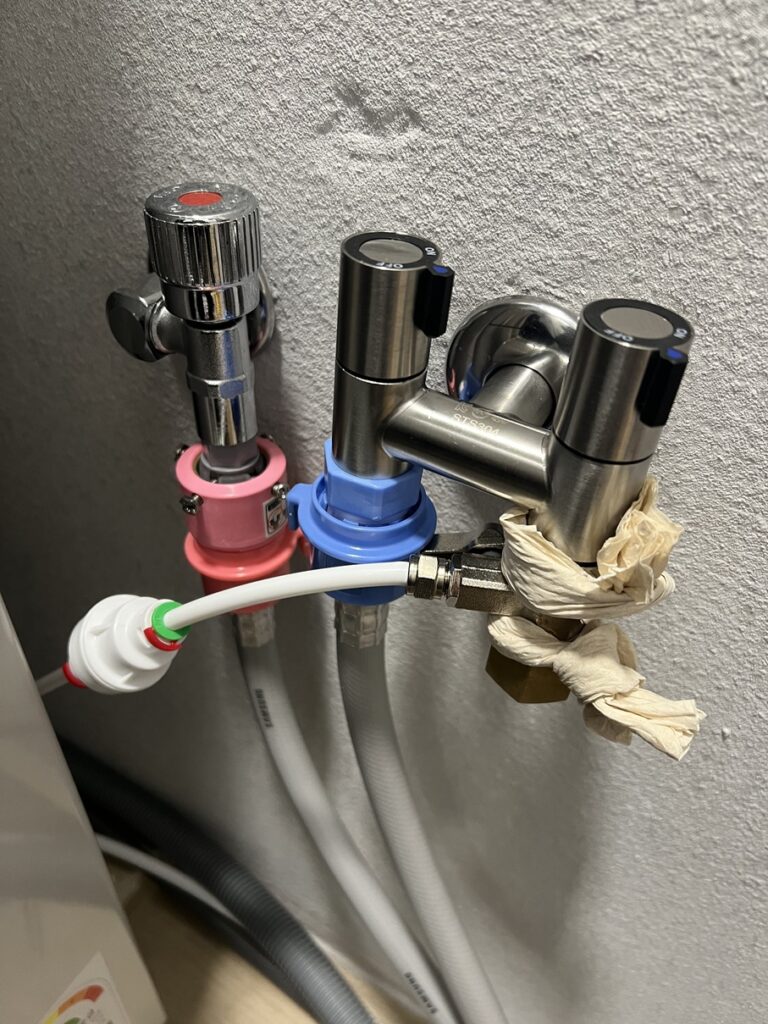

T밸브 설치 후 누수 체크를 위한 휴지 등을 감싸두고 튜빙 호스를 연결하였습니다. 바로 밸브에서 나와서 부품 하나가 보이는데 감압 피팅입니다.

설치기사분들이야 수압 게이지를 통해 수압을 체크할 수 있지만 일반인이라면 체크가 어려우니 혹시 모를 상황에 대비해서 일정 압력으로 감압해 줄 수 있는 피팅을 추가적으로 설치했습니다.

기본 구성품이 아니지만 감압 피팅은 가급적 설치해두는 게 좋지 않을까 합니다.

T 밸브 혹은 T자 피팅 작업으로 급수 라인이 마무리되면 그대로 호스를 도크까지 끌고 와서 연결해 주면 됩니다.

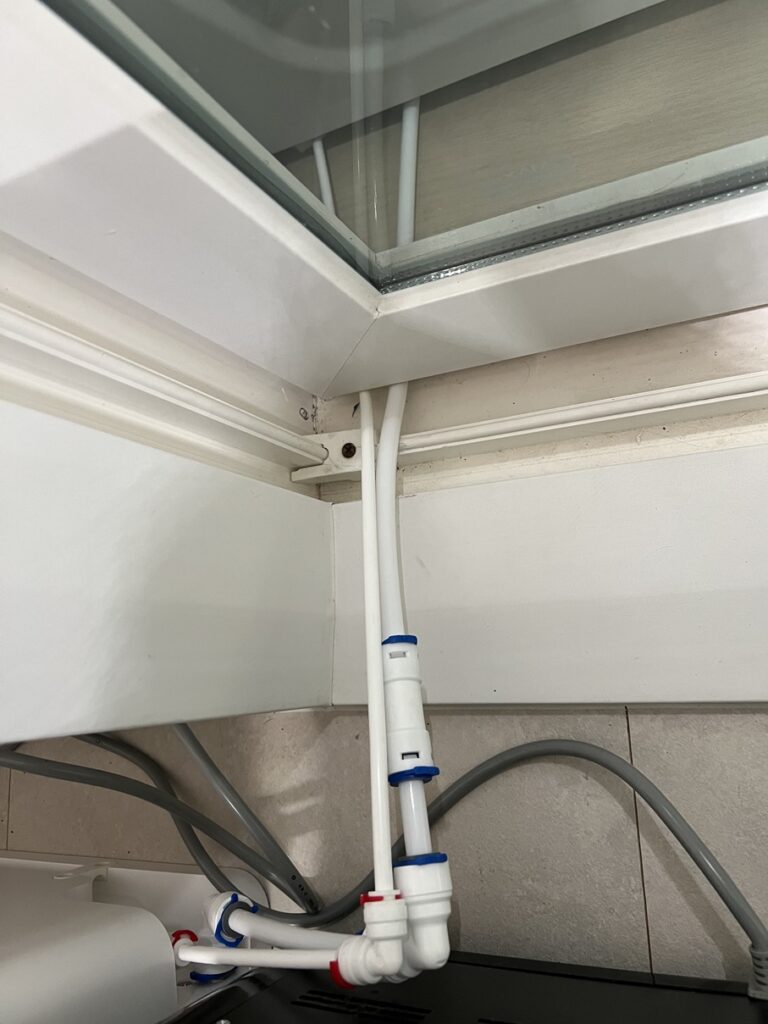

위 사진과 같이 도크에서 바로 엘보 피팅으로 급수관과 오수관을 한번 뽑아주고 다시 엘보 피팅으로 꺾어서 세탁실로 들어가게끔 설치하였습니다.

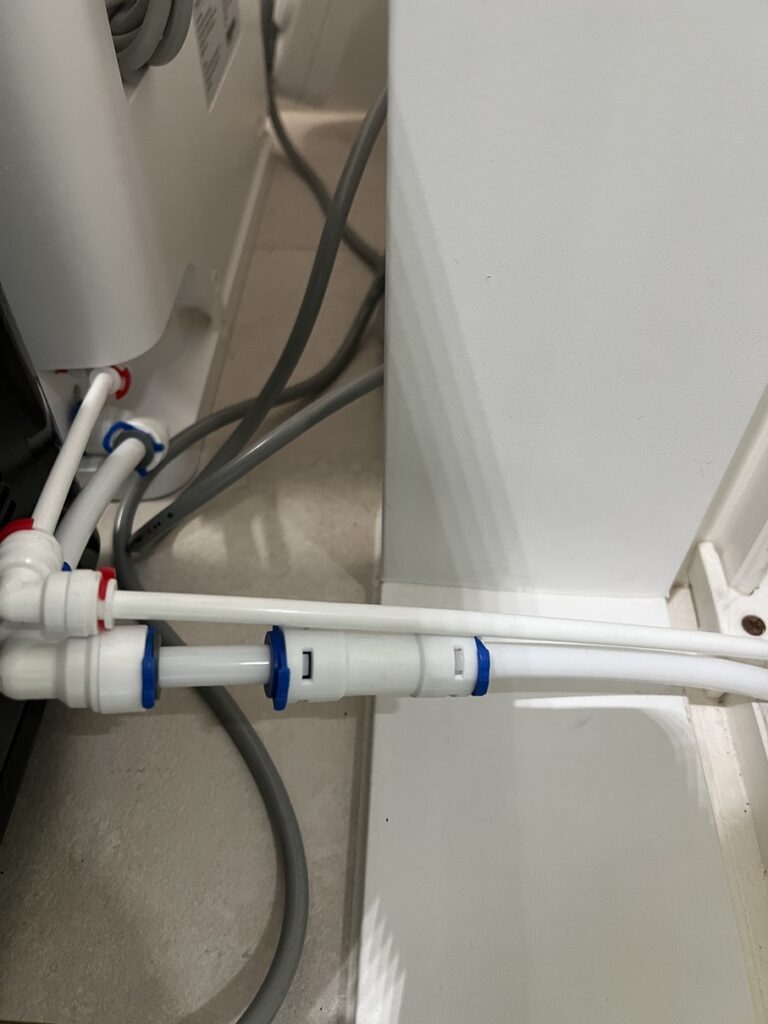

오수관 중간에 있는 부품은 체크밸브입니다. 역류 방지 피팅이라고도 하는데 도크에서 배수펌프로 배출된 오수가 다시 도크로 역류하지 않게 중간에 설치했는데 필수 사항은 아닌듯합니다.

다만 오수관을 바로 배수구로 빼지 않고 정수기 배수관등에 Y자로 연결해서 배수를 뺄 경우에는 정수기 쪽과 로봇청소기 쪽 둘 다 역류 방지가 필요합니다. 그래야 서로 오수 배출 시 도크나 정수기 쪽으로 역류하지 않겠죠?

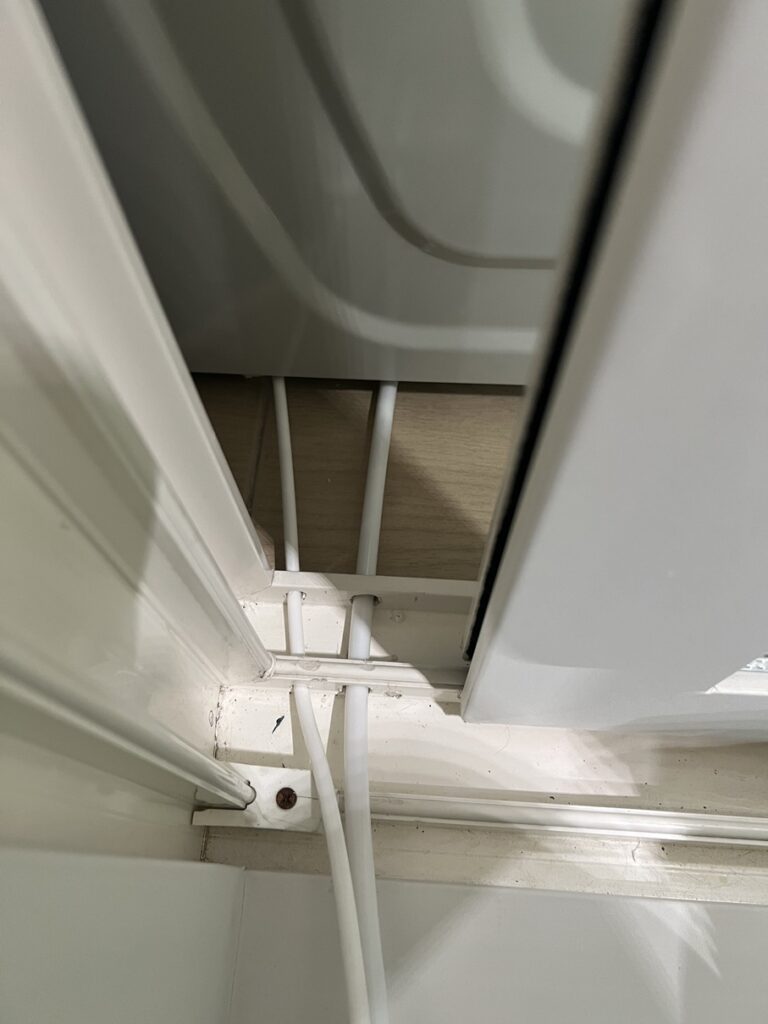

저는 샷시 틀에 타공을 해서 세탁실로 넘어가게 설치하였습니다. 샷시가 바닥에 딱 붙어있는 상태가 아니니 샷시틀 바닥에 최대한 붙여서 타공하면 관들이 지나가고도 닫힘에 문제가 없어서 괜찮습니다.

간혹 방에 청소기를 설치하고 베란다 쪽으로 급배수를 따오는 경우가 있는데 그럴 경우 전문가분들은 바닥이 아닌 벽 쪽에 샷시를 포함한 샷시틀까지 일자로 타공하는 경우가 있는데 가능하면 시에 틀 바닥에 타공해서 타고 부위도 눈에 잘 띄지 않게 하는 게 좋을듯합니다.

오수관은 10~12mm 정도로 타공하고 급수관은 6~8mm 정도로 타공하면 끝! 도크까지 연결하고 오수관은 바로 배수구로 연결하면 됩니다.

직배수 모델의 로봇청소기는 설치가 대부분 비슷합니다. 결국 급수관을 통한 청수 공급과 물걸레 세척을 완료하면 오수를 배수할 오수관만 잘 설치해 주면 되기 때문에 설치 위치만 잘 잡고 호스를 잘 끌어올 수 있다면 일반인도 어렵지 않게 설치할 수 있으니 한번 도전해 보는 것도 나쁘지 않을듯합니다!
