LED드라이버 단자함을 만들게 된 발단은 이렇습니다.

이번에 이사를 오게 되며 거실 포함 방마다 등 기구를 모두 없애고 열심히 타공하여 다운라이트를 시공했는데 밝기가 너무 밝아 디밍이 필요할 것 같아 오다가 여기까지 왔습니다.

다운라이트는 보통 정전류 LED드라이버를 써야 하는데 정전압모델 보다 용량이 작은 게 대부분이었고 따라서 다수의 드라이버가 필요했습니다. 3인치 구멍으로 다수의 LED드라이버를 넣기도 애매하고 주방 쪽도 곧 설치를 할 예정이라 거실+주방을 합쳐서 단자함을 만들기로 했습니다.

캐드나 회로 이런 건 모릅니다.. 그저 결선만 할 줄 아는 일반인일 뿐… 대략적으로 a4용지에 그려보며 배치를 정하고 진행했습니다.

처음엔 하이 박스에 하려다가 괜찮은 단자함 대용을 발견했습니다 랙 마운트 케이스를 이용했습니다.

드라이버 다수의 배선도 복잡해질 거 같아서 단자대를 이용해서 결선을 하기로 하고 몇 개 주문해 봤습니다 그 밖의 찬넬과 덕트 몰딩 smps와 기타 액세서리를 구매하고 저녁때마다 짬 내서 작업하였습니다.

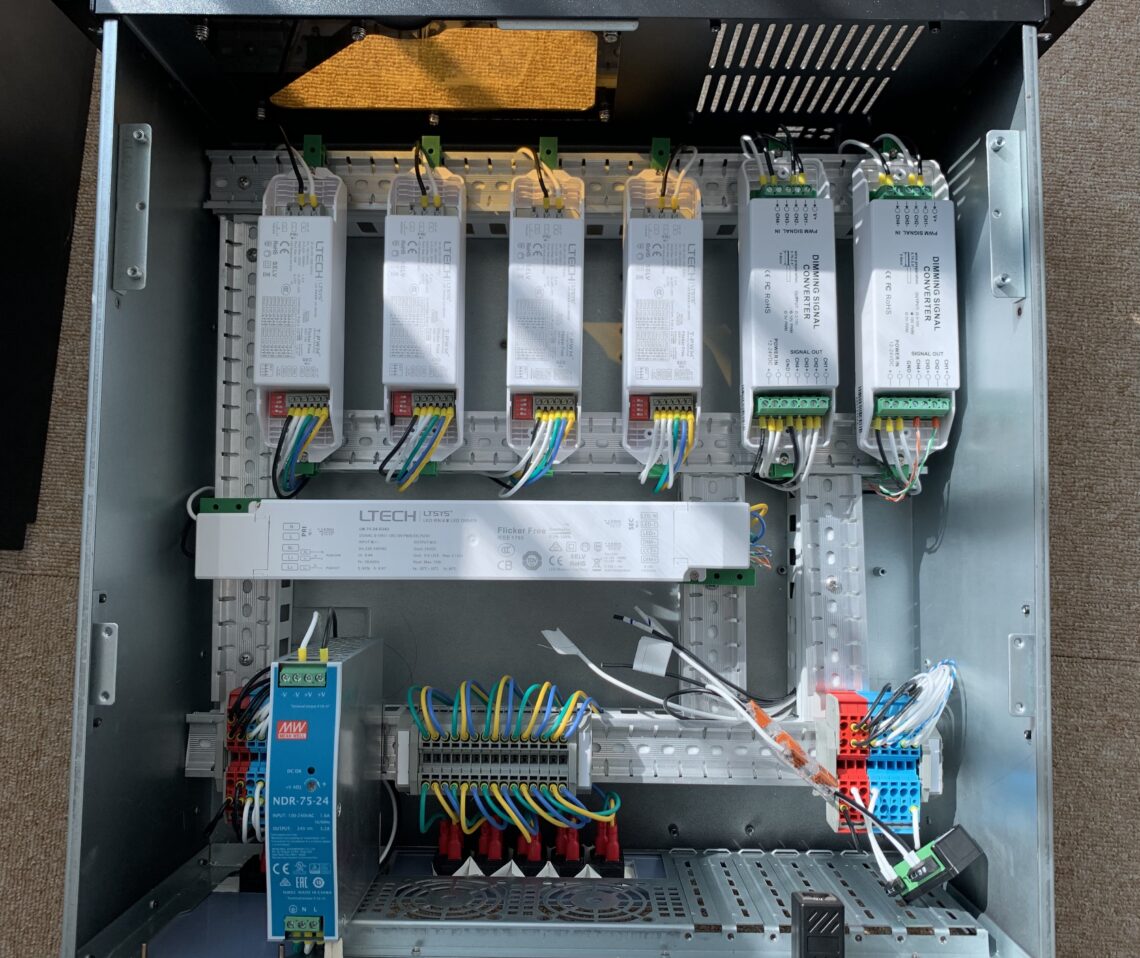

좁은 공간 안에 어떻게든 우겨보려고… 배치도가 중간에 수정되었습니다 정전압드라이버를 두 개 사용하려 했지만 공간이 부족해서 정전류드라이버로 바꾸고 85퍼센트 완성된 것 같습니다..

처음엔 선을 직결하려 했는데 컴퓨터 파워선 이 하나 남아서 생각하게 된 AC 전원과 조명들 연결 소켓입니다. 조명은 거실 쪽 3개 주방 2개 사용하려고 합니다 이렇게 구성하고 보니 이동이 편리해져서 언제 갈지 모르는 다음 이사에 조금이나마 편하게 해체가 가능할 것 같네요 ㅎㅎ

모션센서와 전동 커튼을 임플란트와 연결하기 위해서 랜 커플러를 붙여줬습니다. 아직 피바로 임플란트 배선은 못했지만 차차 진행해야죠..

알리익스프레스에서 주문한 딘레일 인클로저인데 설전에 주문 넣은 게 아직도 안 오고 있습니다.. 이놈이 오면 피바로 디바이스와 임플란트를 집어넣을 생각입니다.

해외 쪽에 레일에 사용할 수 있는 어댑터가 있는데 비쌉니다.. 거의 디바이스 1개 값이더라고요 pcb 기판, 회로 이런 건 모릅니다… 그냥 터미널 블록 하나 연결해서 선으로 연결하고 인클로저에 짱박을 생각입니다.

드라이버가 다수 붙어있는 상태에 발열이 어느 정도까지 날지 몰라서 온도 컨트롤러와 팬을 연결해서 발열을 해소해 보고자 했으나.. 알리익스프레스 판매자가 습도 버전으로 보내줬습니다….. 우선 팬은 나중에 설치하기로 합니다.

이렇게까지 할 필요가 있었나 싶습니다 그래도 나름의 취미라고 생각하고 만들어놓으니 뿌듯하긴 합니다. 다음엔 천장에 배선 올려야겠죠.. 이건 나중에 기회가 된다면 글을 올려보도록 하겠습니다.
